OPTO VC 9D (náhrada za OPTO OD 01)

Detailní popis produktu

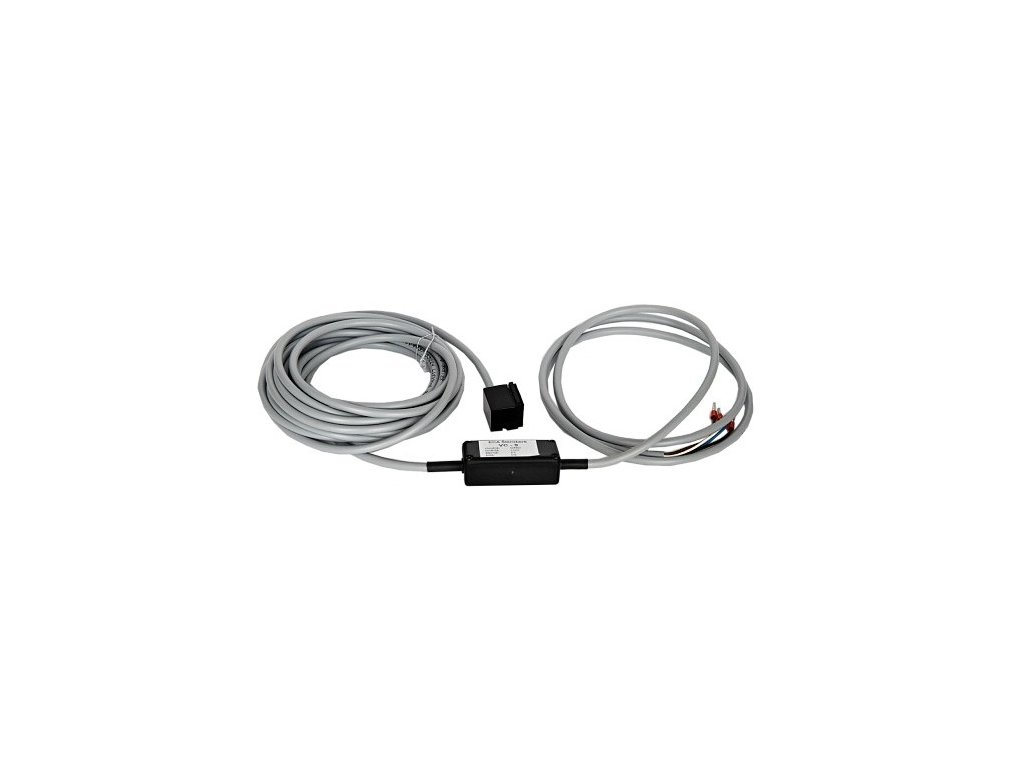

Snímač je složen ze dvou částí. Hlavní část obsahuje elektronickou jednotku, která je uložena v plastovém pouzdru IP65. Z jedné strany pouzdra je vyveden kabel se standardní délkou 1m k připojení do měřicího systému a z druhé strany kabel se standardní délkou 3 m, přes který je připojena optická část. Optická část snímače se umisťuje pro WP - Dynamic namísto vylamovací krytky ve víku pouzdra počitadla a zajistí se pootočením zajišťovacího kroužku. Pro vodoměr Meistream se umísťuje pod výklopnou krytku na boku hlavice počitadla. Vizuální kontrola správné funkce snímače je prostřednictvím zelené LED diody s frekvencí svitu odpovídající měřeným pulzům 1:1. Snímač mění hodnotu proudu v napájecí smyčce v závislosti na vyhodnocení stavu v optické části. Hodnota proudu < 1,6 mA odpovídá stavu bez odrazu paprsku v optické části, hodnota proudu > 2,1mA odpovídá stavu s odrazem paprsku v optické části. Typ snímače a zapojení vývodů jsou zobrazeny na pouzdru snímače.

Základní technické parametry:

• Napájecí napětí:                    3,0V až 30V
• Zvlnění napájecího napětí:  5% šš z hodnoty napájecího napětí
• Napájecí proud bez odrazu < 1,6 mA (typicky cca 1 mA)
• Napájecí proud s odrazem  > 2,1 mA (typicky cca 2,5 mA)
• Ochrana napájení:                 proti přepětí a přepólování
• Tvar výstupních pulzů:          obdélníkový se střídou 1:1
• Pracovní teplota:                    -20 až +60 st.C
• Relativní vlhkost prostředí:   35% až 85%
• Max. délka kabelu snímače:  30m
• Barevné označení vývodů:     VC 9D Hnědá: +Un
                                                                  Bílá: -Un
